Plaatsing van een vloer op een gemengde hout & metaalstructuur

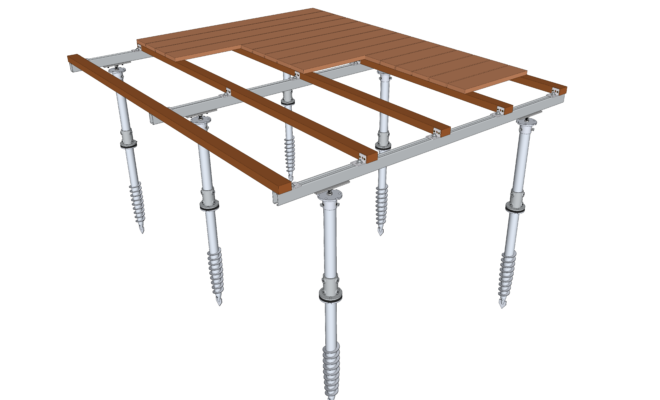

Deze constructieve oplossing, gemaakt van gegalvaniseerde stalen balken en houten draagbalken, wordt bevestigd met de Wood basic 3D op buizen van gegalvaniseerd staal met een diameter van 60 mm.
Het combineert een lange levensduur en flexibiliteit.
De draagbalken worden op de balken van gegalvaniseerd staal bevestigd met behulp van de L60/40 hoeksteunen (afgestemd op C62/3000-profielen (E2)).

Voordeel 1: gegalvaniseerde stalen draagstructuur met een lange levensduur
Voordeel 2: de buizen van gegalvaniseerd staal zorgen ervoor dat de palen perfect recht staan.

Volledige tutorials

Gedetailleerde montage

Bekijk hieronder de handleiding met een stapsgewijze uitleg voor de montage van deze oplossing :

Volledige handleiding

1/7

Oplossing voor gemengde structuur in hout en metaal

Deze oplossing wordt in 6 stappen uitgevoerd :

1. Voorboren
2. Plaatsen van de funderingsschroeven
3. Plaatsen van de connectoren en metalen buizen
4. Plaatsen van de onderstructuur
5. Plaatsen van de bovenstructuur
6. Plaatsen van de vloerbekleding

Stap 1: Voorboren van de gaten

Eerst boren we een voorboorgat om ervoor te zorgen dat de schroef goed in de grond kan doordringen. Vervolgens smeren we het gat in om de installatie van de funderingsschroef te vergemakkelijken.

Stap 2: Installatie van de funderingsschroeven

We plaatsen de schroeven met behulp van draagbare elektrische machines. Dankzij de combinatie met een laserzender-ontvanger kunnen we alle schroeven waterpas uitlijnen zonder extra handelingen. Zo garanderen we een nauwkeurige en efficiënte installatie.

Stap 3: Plaatsing van de connectoren en metalen buizen

We verhogen het terras met een reeks componenten, waaronder de Vertikit, Fix 3D 60, Connect 60, Tube 60, Top 60 en Wood Basic 3D, wat de verticaliteit van de palen garandeert. Eerst monteren we deze elementen om stabiliteit te verzekeren, vervolgens passen we de hoogte aan door de buis op de juiste lengte te zagen. Op deze manier zorgen we voor een nauwkeurige en betrouwbare verhoging van het terras.

Stap 4: Installatie van de onderstructuur

We plaatsen en bevestigen de structuur in gegalvaniseerd staal op de connectoren met behulp van bevestigingsmiddelen. Eerst lijnen we de structuur zorgvuldig uit. Vervolgens gebruiken we bevestigingen om een stevige verbinding te garanderen. Zo verzekeren we de stabiliteit en duurzaamheid van het geheel.

Stap 5: Plaatsing van de bovenstructuur

De bovenstructuur in hout wordt gekruist geplaatst om de nodige stijfheid aan de constructie te geven. Bovendien wordt ze zijdelings bevestigd met L60/40-hoekbeugels, wat de stevigheid extra versterkt.

Stap 6: Bevestiging van de vloerbekleding

Eerst wordt de vloerbekleding bevestigd op de secundaire structuur met behulp van houtschroeven of, indien van toepassing, onzichtbare clips. Zo wordt een bevestiging verzekerd die zowel stevig als discreet is.

Add-ons

Opties

Ontdek hieronder hoe u de draagkracht van een C-profiel kunt vergroten.
Dit kan handig zijn bij het vermijden van:
- Een ondergrondse tank
- Elektrische kabels, waterinlaten of andere belemmeringen
- Betontegels, rotsen of andere obstakels bij de plaatsing
Tutorial montage
Als het vanwege de vorm van het terras nodig is een metalen steun te plaatsen voor de ondersteuning van de latten of voor de balken, kunt u de interne jonctions (C17) gebruiken om een C-profiel als afstandsstuk te plaatsen en zo de bovenste laag te ondersteunen.
Deze optie is geschikt voor 100% metalen structuren en gemengde structuren van metaal en hout (oplossing 12/13/14/15/16/17).
Zie montageplan hieronder.

Tutorial montage

Meer weergeven
