Installatie van houten vloer op structuur & palen van metaal

Deze constructieve oplossing, gemaakt van gegalvaniseerde stalen (draag)balken, wordt bevestigd met de Wood basic 3D op buizen van gegalvaniseerd staal met een diameter van 60 mm.
De oplossing garandeert een maximale levensduur en een perfecte weerstand tegen plagen (schimmels en ongedierte).

Voordeel 1 : Gegalvaniseerde stalen draagconstructie ondersteund door gegalvaniseerde stalen buizen die een lange levensduur en uitzonderlijke weerstand tegen plagen garanderen.
Voordeel 2 : Buizen van gegalvaniseerd staal zorgen voor een perfecte rechtheid van de palen.

Volledige tutorials

Gedetailleerde montage

Bekijk hieronder de tutorial waarin stap voor stap wordt uitgelegd hoe u deze oplossing monteert:

Volledige tutorial

1/7

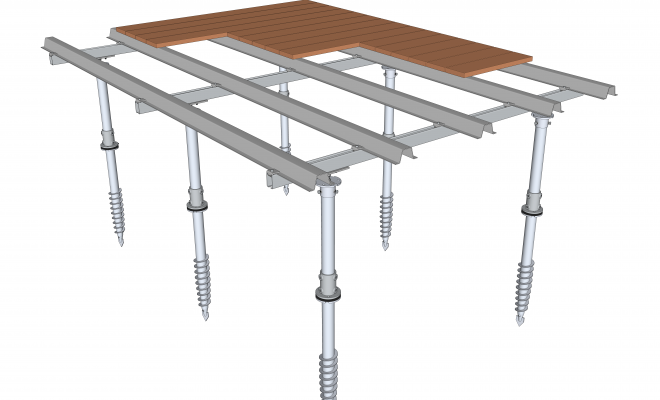

Oplossing: metalen structuur met vloerbekleding

Deze oplossing wordt uitgevoerd in 6 stappen:

1. Voorboringen maken
2. Schroeffunderingen plaatsen
3. Connectoren & metalen buizen plaatsen
4. Onderstructuur plaatsen
5. Bovenstructuur plaatsen
6. Vloerbekleding plaatsen

Stap 1: Voorboringen maken

Eerst plaatsen we de schroeven met behulp van onze draagbare machines. Dankzij de combinatie met een laserzender-ontvanger worden alle schroeven perfect waterpas uitgelijnd, zonder dat extra handelingen nodig zijn.

Stap 2: Plaatsing van de schroeffunderingen

Ten tweede plaatsen we de schroeven met behulp van onze draagbare machines. Dankzij de combinatie met een laserzender-ontvanger worden alle schroeven perfect waterpas uitgelijnd, zonder dat extra handelingen nodig zijn.

Stap 3: Plaatsing van de connectoren en metalen buizen

Om het terras te verhogen, gebruiken we een combinatie van Vertikit, Fix 3D 60, Connect 60, Tube 60, Top 60 en Wood Basic 3D, wat de verticaliteit van de palen garandeert. Vervolgens passen we de hoogte aan door de buis op de juiste lengte af te zagen.

Stap 4: Plaatsing van de onderstructuur

Eerst plaatsen we de verzinkte staalstructuur. Vervolgens wordt deze stevig vastgeschroefd op de connectoren met behulp van bevestigingen.

Stap 5: Plaatsing van de bovenstructuur

Vervolgens wordt de bovenstructuur in verzinkt staal zorgvuldig gekruist en vastgeschroefd om de noodzakelijke stijfheid van de constructie te garanderen.

Stap 6: Plaatsing van de vloerbekleding

Tot slot vormt de plaatsing van de vloerbekleding met behulp van AUTO 38- of AUTO 50-schroeven de laatste stap van deze oplossing. Bovendien is het essentieel dat de funderingen, die de volledige constructie dragen, worden gedimensioneerd met inachtneming van de belastingen zoals voorgeschreven in de DTU 51.4.

Add-ons

Opties

Ontdek hieronder hoe u de draagkracht van een C-profiel kunt vergroten.
Dit kan handig zijn bij het vermijden van:
- Een ondergrondse tank
- Elektrische kabels, waterinlaten of andere belemmeringen
- Betontegels, rotsen of andere obstakels bij de plaatsing
Tutorial montage
Als het vanwege de vorm van het terras nodig is een metalen steun te plaatsen voor de ondersteuning van de latten of voor de balken, kunt u de interne jonctions (C17) gebruiken om een C-profiel als afstandsstuk te plaatsen en zo de bovenste laag te ondersteunen.
Deze optie is geschikt voor 100% metalen structuren en gemengde structuren van metaal en hout (oplossing 12/13/14/15/16/17).
Zie montageplan hieronder.

Tutorial montage

Meer weergeven
