Wordt gebruikt om houten latten aan een metalen structuur te bevestigen

Deze oplossing biedt een constructie van 100% gegalvaniseerd staal waarop de latten worden geschroefd met zelfborende schroeven.
De oplossing is vooral geschikt wanneer een langere levensduur is gewenst in bepaalde omgevingen zoals bij aanwezigheid van ongedierte, vocht of schimmels.

Voordeel 1 : Waterpasstelling en nauwkeurige plaatsing dankzij gereedschappen en verbindingsstukken die speciaal zijn ontworpen voor deze toepassing.
Voordeel 2 : Zeer lange levensduur in moeilijke omgevingen.

1/7

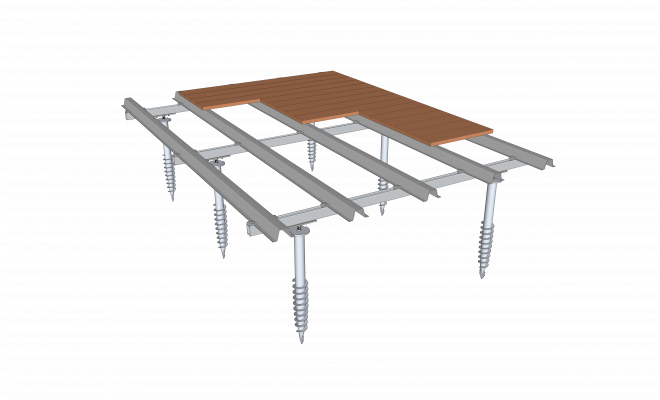

Vloer houten latten 100% metalen structuur

Deze oplossing wordt uitgevoerd in 6 stappen:

1. Voorboren van gaten

2. Plaatsing van de funderingsschroeven

3. Plaatsing van de verbindingsstukken

4. Plaatsing van de onderstructuur

5. Plaatsing van de bovenstructuur

6. Plaatsing van de vloer

Stap 1: Voorboren van gaten

Het voorboren van gaten is essentieel om ervoor te zorgen dat de schroeven goed in de grond komen.
De toevoeging van water zorgt ervoor dat de funderingsschroef makkelijker geplaatst kan worden.

Stap 2: Plaatsing van de funderingsschroeven

De schroeven worden geplaatst met behulp van onze draagbare elektrische machines die in combinatie met een bouwlaser ervoor zorgen dat alle schroeven waterpas geplaatst worden zonder dat er speciale handelingen verricht hoeven te worden.

Stap 3: Plaatsing van de verbindingsstukken

De nauwkeurige uitlijning en waterpasstelling wordt verfijnd met behulp van verbindingsstukken.

Stap 4: Plaatsing van de onderstructuur

De constructie van gegalvaniseerd staal wordt geplaatst en met bouten aan de verbindingsstukken bevestigd met behulp van bevestigingsmiddelen.

Stap 5: Plaatsing van de bovenstructuur

De bovenstructuur van gegalvaniseerd staal is voorzien van dwarsbalken en bouten om het bouwwerk de nodige stevigheid te geven.

Stap 6: Plaatsing van de vloer

Het plaatsen van de vloer met behulp van AUTO 38-schroeven of AUTO 50-schroeven is de laatste stap in deze oplossing.
Funderingen ondersteunen de gehele constructie en moeten daarom ontworpen worden met inachtneming van de belasting conform DTU 51.4.

Volledige tutorials

Gedetailleerde montage

Hieronder vindt u de tutorial waarin de montage van deze oplossing stapsgewijs wordt uitgelegd:

Complete tutorial

Add-ons

Opties

Ontdek hieronder hoe u de draagkracht van een C-profiel kunt vergroten.
Dit kan handig zijn bij het vermijden van:
- Een ondergrondse tank
- Elektrische kabels, waterinlaten of andere belemmeringen
- Betontegels, rotsen of andere obstakels bij de plaatsing
Tutorial montage
Als het vanwege de vorm van het terras nodig is een metalen steun te plaatsen voor de ondersteuning van de latten of voor de balken, kunt u de interne jonctions (C17) gebruiken om een C-profiel als afstandsstuk te plaatsen en zo de bovenste laag te ondersteunen.
Deze optie is geschikt voor 100% metalen structuren en gemengde structuren van metaal en hout (oplossing 12/13/14/15/16/17).
Zie montageplan hieronder.

Tutorial montage

Meer weergeven

Onze producten

Producten gerelateerd aan deze oplossing

profiel v-3000

Gegalvaniseerd stalen V-profiel dat wordt gebruikt bij de constructie van metalen structuren voor terrassen van hout of composiet.

fix v-30

Systeem voor het bevestigen van V-3000 (E5) profielen op C-3000 (E2) profielen.

jonction v

Verbindingsstuk waarmee de uiteinden van twee V-profielen aan elkaar kunnen worden gekoppeld zonder hun eigenschappen te veranderen.

v-end

Systeem voor het bevestigen van verticale afwerkingen aan de omtrek van het terras. Bevestiging aan het uiteinde van het profiel.

v-side

Systeem voor het bevestigen van verticale afwerkingen aan de omtrek van het terras. Wordt bevestigd langs het profiel.

profiel c-62/3000

C 62/3000 profiel van staal met Magnelis-behandeling gebruikt als wand of onderstructuur bij metalen Weasyfix oplossingen.

fix b 30

Bout voor het aan elkaar bevestigen van C-profielen, inclusief schuifmoer.

jonction c®

Onderdeel van gegalvaniseerd staal om twee C-profielen te verbinden.

fix a 30

Bout voor het bevestigen van C-profielen op Wood Basic- en Wood Basic 3D-verbindingsstukken en op Jonctions.

wood basic-3d®

Verbindingsstuk verstelbaar op 3 assen: hoogte, horizontaal en verticaal. Inbusschroeven M16 met hol- en bolringen.

schroef fs-750-f®

Standaard funderingsschroeven voor compacte, aardachtige bodems. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.

schroef fs-1500-f®

Funderingsschroef lengte 1500mm. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.
