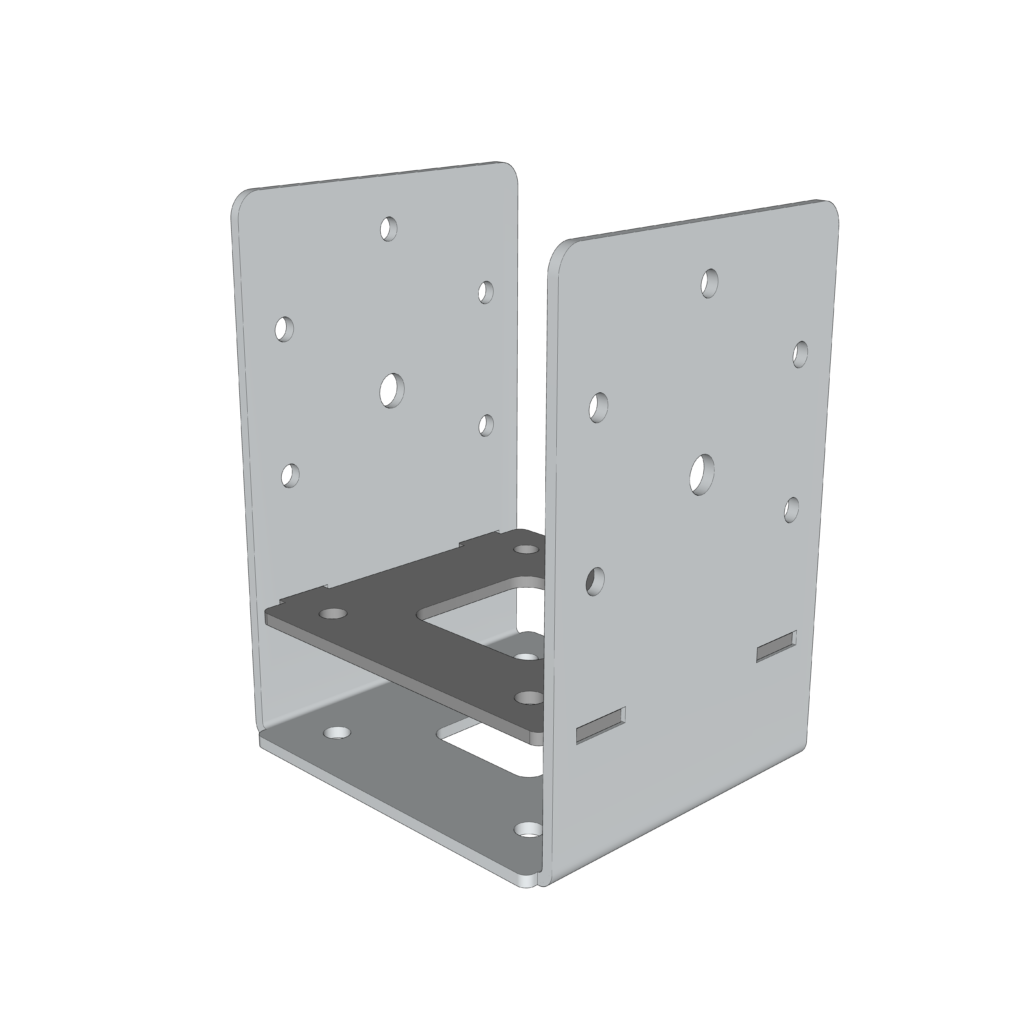

Ref. C32. Connect U-120®

connect u-120®

U-vormig verbindingsstuk dat speciaal is ontworpen voor houten palen van 70/70 of 70/90 mm met een verstelmogelijkheid van +/-30 mm bij een geringe afwijking van de funderingsschroeven.
Geen verstelmogelijkheid in hoogte ten opzichte van de kop van de funderingsschroef.

MULTIFUNCTIONEEL:

Wordt rechtstreeks op de funderingsschroef aangesloten met behulp van een apart geleverde Fix ConnectU (B12)
Kan worden gebruikt in combinatie met de Wood120 (C34)
Het kan worden gebruikt in combinatie met de Vertikit (D4) en de hol- en bolring (D15) voor een nauwkeurige loodrechte afstelling

Afmetingen	Lengte: 145 mm Breedte: 140 mm Hoogte: 155 mm Dikte: 4 mm
Samenstelling	Gegalvaniseerd staal Magnelis
Gewicht	1,698 kg
Toepassing	Verticale palen in 140/140 Terrasverhoging Balken 140/140 horizontaal geplaatst Versterking voor de wood 140
Verstelmogelijkheden	Verstellen in 2 richtingen Verstellen in 3 richtingen met de vertikit (verticaal verbindingsstuk)

FAQ

Vragen?

Met het oog op een lokale dienstverlening distribueert Weasyfix haar producten uitsluitend via handelspartners.
Niet alleen kunt u al onze producten bij u in de buurt vinden, maar onze partners zullen u ook helpen met de technische aspecten en de benodigde hoeveelheden voor uw project.
Wilt u weten waar u onze producten kunt vinden? Neem dan contact op met onze technische en commerciële dienst via de pagina contact.
Neem contact met ons op
Verbindingsstukken hebben een dubbele functie:
1. Het verbinden van de funderingsschroef met de gedragen structuur.
2. Het corrigeren van eventuele onvolkomenheden bij de plaatsing van funderingsschroeven.
Daarom moeten ze specifiek passen bij de soorten structuren en de soorten correcties die nodig zijn.
- De verbindingsstukken Wood 90–Wood 120 en Wood 140 zijn geschikt voor verticale houten constructies die onderhevig zijn aan geringe dwarskrachten.
- De Connect verbindingsstukken
  U70
  –U90
  –U120
  en
  U140
  zijn geschikt voor verticale houten structuren die onderhevig zijn aan grotere dwarskrachten.
- De verbindingsstukken Wood basic, Wood basic 3D en Wood Pro zijn geschikt voor horizontale structuren.
- De verbindingsstukken Connect 51 en Connect 60 evenals de top 60 zijn geschikt voor gegalvaniseerde staalconstructies.
