Plaatsing van houten palen voor hek met matige weerstand

De “Connect 30-250” is ideaal voor de installatie van houten palen wanneer het hek onderhevig is aan matige dwarskrachten. Hiermee kan ook de zijdelingse afstelling op de funderingsschroef en de verticaliteit aangepast worden.

De voorkeur gaat hierbij dus uit naar een oplossing met lange funderingsschroeven (FS 1000-F of FS 1250 F) en een buisvormig verbindingsstuk waarop de paal wordt bevestigd.
Deze oplossing is ideaal voor palen die een voorgeboord gat van 30 mm hebben.

Voordeel 1 : Met de connect 30-250 is zijdelingse en verticale verstelling mogelijk.
Voordeel 2: de connect 30-250 biedt een goede weerstand tegen dwarskrachten en houdt de paal van de grond.

1/6

Bevestiging op houten gedeelte Matige dwarskracht

Deze oplossing wordt uitgevoerd in 4 stappen:

1. Voorboren van gaten.

2. Plaatsing van de funderingsschroeven

3. Plaatsing van het verbindingsstuk op de funderingsschroeven

4. Plaatsing van de paal

Stap 1: Voorboren van gaten

Het voorboren van gaten is essentieel om ervoor te zorgen dat de schroeven goed in de grond komen.
De toevoeging van water zorgt ervoor dat de funderingsschroef makkelijker geplaatst kan worden.

Stap 2: Plaatsing van funderingsschroeven en verbindingsstuk

De funderingsschroefparen FS 750-F worden geplaatst met behulp van onze draagbare elektrische machines die in combinatie met een bouwlaser ervoor zorgen dat alle schroeven waterpas geplaatst worden zonder dat er speciale handelingen verricht hoeven te worden.
De nauwkeurige uitlijning en waterpasstelling wordt verfijnd met behulp van verbindingsstukken.

Stap 3: Plaatsing van het verbindingsstuk op de funderingsschroeven.

Het verbindingsstuk wordt aan de funderingsschroef bevestigd door de drie EPDM-afdichtingen tussen de twee oppervlakken te plaatsen. Het verbindingsstuk wordt uitgelijnd met de andere en de verticaliteit wordt simpelweg aangepast door de EPDM-afdichtingen samen te drukken.

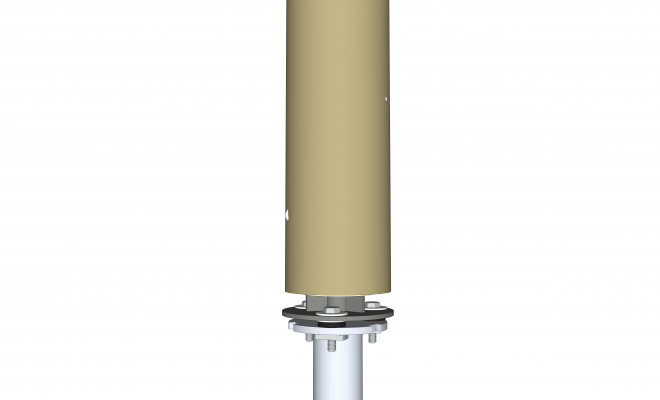

Stap 4: Bevestiging op palen

De paal wordt op het verbindingsstuk geplaatst en met schroeven vastgezet.
Het kan ook gelijmd worden voor een betere grip.

Resultaat

Herhaal de stappen bij alle palen

Volledige tutorials

Gedetailleerde montage

Hieronder vindt u de tutorial waarin de montage van deze oplossing stapsgewijs wordt uitgelegd:

Complete tutorial

Add-ons

Opties

Onze producten

Producten gerelateerd aan deze oplossing

fix 3d connect 30/250

3D-montagekit voor Connect 30/250-verbindingsstuk met zijdelingse verstelling en verticale correctie.

connect 30-250®

Verzinkt verbindingsstuk voor houten paal met een diameter van 30 mm en een minimale diepte van 250 mm.

schroef fs-750-f®

Standaard funderingsschroeven voor compacte, aardachtige bodems. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.

schroef fs-1000-f®

Funderingsschroef lengte 1000 mm. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.

fs-1120-fl®-schroeven

Funderingsschroeven voor zandige bodems of voor bodems met een laag draagvermogen. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.

schroef fs-1250-f®

Funderingsschroef lengte 1250mm. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.

schroef fs-1500-f®

Funderingsschroef lengte 1500mm. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.

schroef fs-1750-f®

Funderingsschroef lengte 1750mm. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.

fs-550 rock® schroeven

Funderingsschroeven voor zeer harde rotsachtige bodems. Met M16 schroefdraad in het midden van de kop voor het bevestigen van verbindingsstukken.
