Plaatsing van minerale tegels op een metalen structuur

Oplossing waarbij alle dragende componenten zijn gemaakt van gegalvaniseerd staal.
Maakt een stabiele bevestiging van de tegels mogelijk met behulp van producten die speciaal voor dit doel zijn ontworpen.
Geschikt voor alle soorten tegels (natuursteen, gres porcellanato, beton) en voor ieder soort legpatroon (in lijn of afwisselend)
De plaatsing is zeer snel en de verstelmogelijkheden zijn eenvoudig omdat alle componenten zijn vastgebout, wat de duurzaamheid verhoogt en demontage mogelijk maakt zonder het product te veranderen

Voordeel 1 : Gegalvaniseerde stalen draagstructuur ondersteund door gegalvaniseerde stalen buizen die een lange levensduur en uitzonderlijke weerstand tegen plagen (schimmels, ongedierte) garanderen.
Voordeel 2 : Buizen van gegalvaniseerd staal zorgen voor een perfecte rechtheid van de palen.

1/8

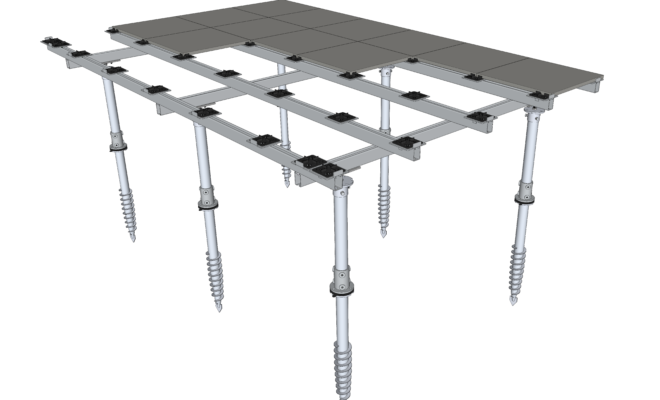

Oplossing metalen structuur zelfdragende tegels

Deze oplossing wordt uitgevoerd in 7 stappen:

1. Voorboren van gaten

2. Plaatsing van de funderingsschroeven

3. Plaatsing van de metalen buizen & verbindingsstukken

4. Plaatsing van de onderstructuur

5. Plaatsing van de bovenstructuur

6. Plaatsing van de tegeldragers

7. Plaatsing van de tegels

Stap 1: Voorboren van gaten

Het voorboren van gaten is essentieel om ervoor te zorgen dat de schroeven goed in de grond komen.
De toevoeging van water zorgt ervoor dat de funderingsschroef makkelijker geplaatst kan worden.

Stap 2: Plaatsing van de funderingsschroeven

De schroeven worden geplaatst met behulp van onze draagbare elektrische machines die in combinatie met een bouwlaser ervoor zorgen dat alle schroeven waterpas geplaatst worden zonder dat er speciale handelingen verricht hoeven te worden.

Stap 3: Plaatsing van de metalen buizen & verbindingsstukken

Het terras wordt verhoogd met een vertikit/ fix 3D 60/connect60/tube 60/top 60/ et Wood basic 3D die de verticaliteit van de palen verzekert.
De hoogte ervan wordt gerealiseerd door de buis op de juiste hoogte te demonteren.

Stap 4: Plaatsing van de onderstructuur

De constructie van gegalvaniseerd staal wordt geplaatst en met bouten aan de verbindingsstukken bevestigd met behulp van bevestigingsmiddelen.

Stap 5: Plaatsing van de bovenstructuur

De bovenstructuur van gegalvaniseerd staal is voorzien van dwarsbalken en bouten om het bouwwerk de nodige stevigheid te geven.

Stap 6: Plaatsing van de tegeldragers

De plaatsing en de afstand tussen de tegeldragers is afhankelijk van de afmetingen en kenmerken van de tegels (meestal van de vier hoeken).

Stap 7: Plaatsing van de tegels

Vervolgens worden de tegels op de dragers geplaatst en enkel de tegels aan de rand worden met een pin vastgezet.

Funderingen ondersteunen de gehele constructie en moeten daarom ontworpen worden met inachtneming van de belasting conform DTU 51.4.
De verhogingen moeten zo nodig geschoord worden om de laterale stabiliteit van het geheel te garanderen.

Volledige tutorials

Gedetailleerde montage

Hieronder vindt u de tutorial waarin de montage van deze oplossing stapsgewijs wordt uitgelegd:

Complete tutorial

Add-ons

Opties

Ontdek hieronder hoe u de draagkracht van een C-profiel kunt vergroten.
Dit kan handig zijn bij het vermijden van:
- Een ondergrondse tank
- Elektrische kabels, waterinlaten of andere belemmeringen
- Betontegels, rotsen of andere obstakels bij de plaatsing
Tutorial montage
Als het vanwege de vorm van het terras nodig is een metalen steun te plaatsen voor de ondersteuning van de latten of voor de balken, kunt u de interne jonctions (C17) gebruiken om een C-profiel als afstandsstuk te plaatsen en zo de bovenste laag te ondersteunen.
Deze optie is geschikt voor 100% metalen structuren en gemengde structuren van metaal en hout (oplossing 12/13/14/15/16/17).
Zie montageplan hieronder.

Tutorial montage

Meer weergeven
