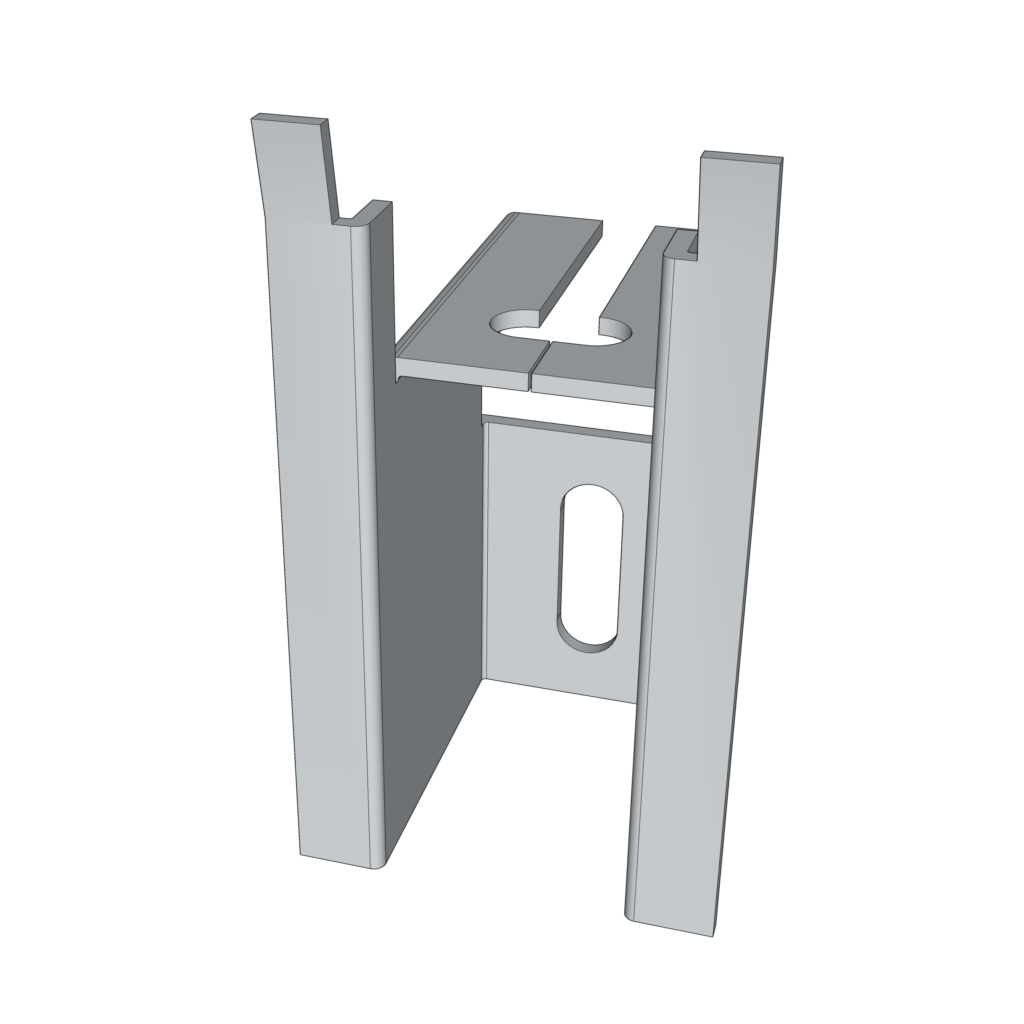

C45. Jonction R

jonction r

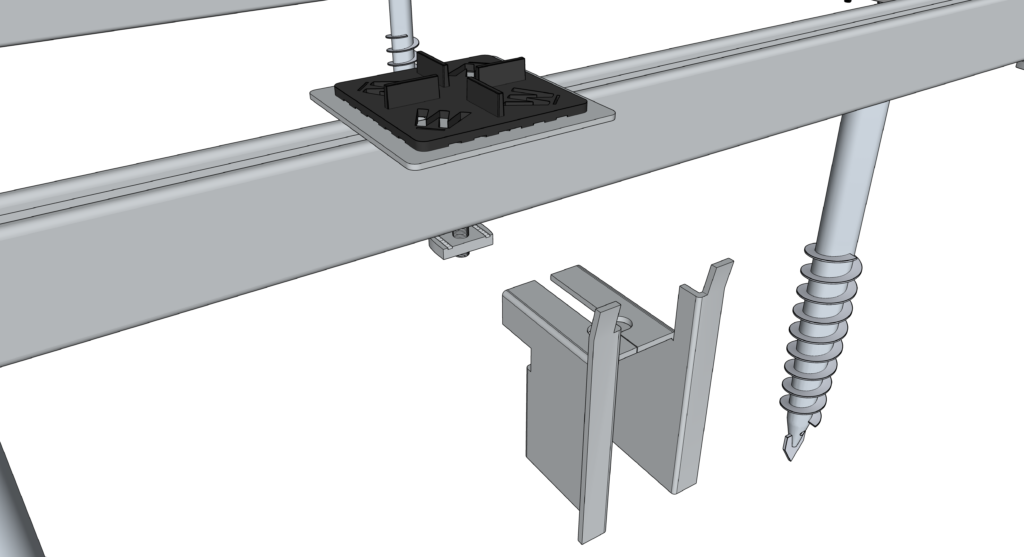

La Jonction R permet la jonction à 90° entre un profilé horizontal et d’un profilé vertical. Elle s’utilise aussi bien le long du profilé qu’en extrémité.

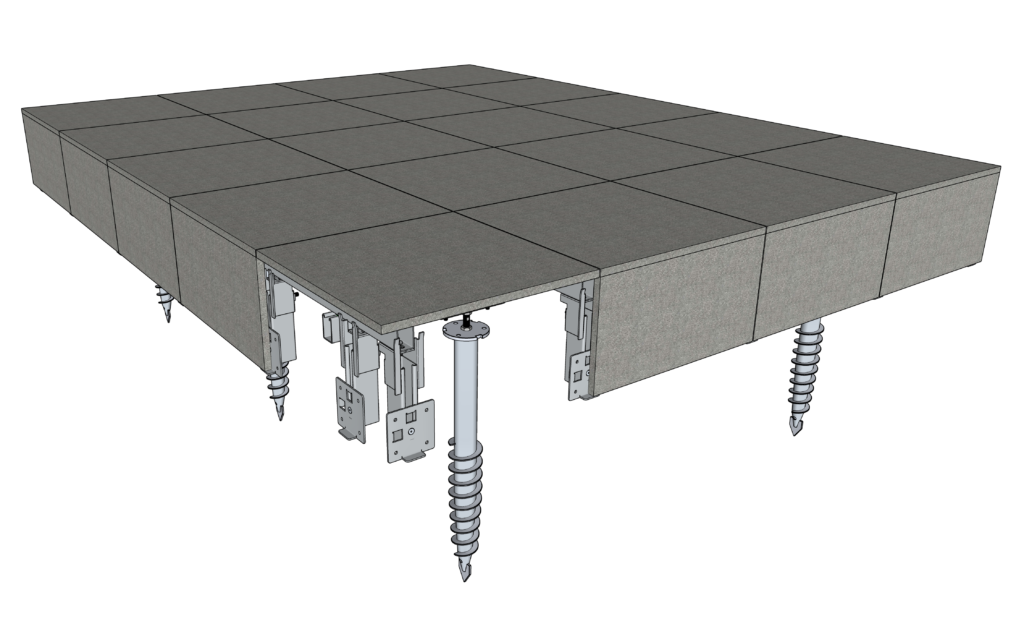

Celle-ci permet la réalisation de marches, habillage périphérique et bien d’autre application.

Gamme	Connecteurs
Référence	C45
Dimensions	Longueur : 88mm Largeur : 72mm Hauteur : 129mm Epaisseur : 3mm
Composition & Traitement	Acier Magnélis ZM 310
Poids	0,5 kg
Fixation	Trou oblong vertical : 12/37mm Trou oblong horizontal : 10/60mm

FAQ

Des questions?

Afin de vous assurer un service de proximité, Weasyfix distribue ses produits exclusivement au travers de partenaires stockistes.
Outre le fait de trouver tous nos produits près de chez vous, nos partenaires vous aideront sur les aspects techniques et de quantification des produits concernant votre projet. Pour savoir où nos produits sont disponibles, n’hésitez pas à prendre contact avec nos technico-commerciaux via notre page contact.
Contactez-nous
Les connecteurs ont une double fonction :
1. Solidariser la vis de fondation et la structure qu’elle porte.
2. Corriger les éventuelles imperfections de pose des vis de fondation.
Ils doivent donc être spécifiques aux types de structures et aux types de corrections nécessaires.
- Les connecteurs Wood 90–Wood 120 et Wood 140 sont adaptés à des structures bois verticales soumises à des forces latérales faibles.
- Les connecteurs Connect U70–U90–U120 et U140 sont adaptés aux structures bois verticales soumises à des forces latérales plus importantes.
- Les connecteurs Wood basic, Wood basic 3D et Wood Pro sont adaptés aux structures horizontales.
- Les connecteurs Connect 51 et Connect 60 ainsi que les top 60 sont adaptés aux structures en acier galvanisé.
