solution 14

Découvrez notre structure entièrement métallique avec un revêtement en bois.

Cette solution utilise une structure entièrement en acier galvanisé, sur laquelle vous fixer les lames a l’aide de fixation invisible. En conséquence, elle convient particulièrement lorsque vous recherchez une longévité accrue. En effet, elle est idéale pour des environnements particuliers, tels que ceux avec des nuisibles, de l’humidité ou des champignons.

  • Avantage 1 : Mise à niveau et placement précis grâce à un outillage et des connecteurs spécifiquement pensés pour cette application.

  • Avantage 2 : Très grande longévité dans les environnements agressifs.

Tutoriels complets

Montage détaillé

Retrouvez ci-dessous le tutoriel détaillant étape par étape le montage de cette solution :

Tutoriel complet

Le montage en vidéo !

Vidéo 3D animée

Suivez chaque étape du montage de cette solution grâce à une vidéo 3D animée détaillant l’ensemble du processus de montage !

1/7

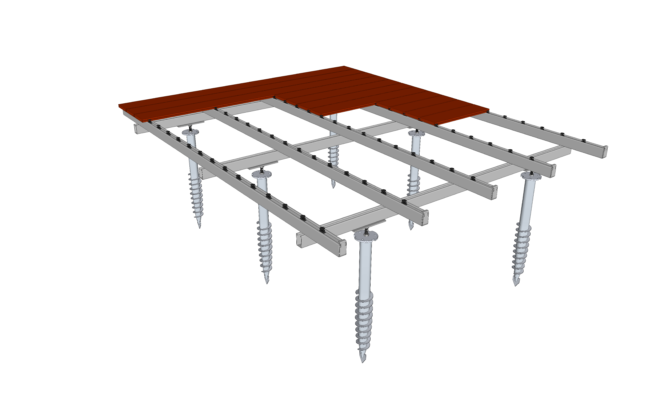

Plancher lames bois Structure 100% métal

Cette solution se réalise en 6 étapes :

1. Réalisation des avant trous
2. Pose des vis de fondation
3. Pose des connecteurs
4. Pose de la structure inférieure
5. Pose de la structure supérieure
6. Pose du plancher

Étape 1 : Réalisation des avant trous

Tout d'abord, réalisez un avant-trou pour garantir que la vis pénètre correctement dans le sol. Ensuite, appliquez de la lubrification pour faciliter le placement de la vis de fondation.

Étape 2 : Ancrage des vis de fondation

Placez les vis à l'aide de nos machines électroportatives. En combinant ces machines avec un laser émetteur-récepteur, vous pourrez ainsi garantir un placement à niveau de toutes les vis. Par conséquent, vous n'aurez besoin d'aucune opération particulière pour obtenir un résultat précis.

Étape 3 : Installation des connecteurs

Tout d'abord, réalisez l'alignement précis et la mise à niveau. Ensuite, affinez ces réglages à l'aide des connecteurs.

Étape 4 : Pose de la structure inférieure

La structure en acier galvanisé est posée et boulonnée sur les connecteurs à l’aide de fixations.

Étape 5 : Assemblage de la structure supérieure

Ensuite posez le second niveau structure en acier galvanisé pardessus le premier. Ensuite, boulonnez les tout simplement en utilisant des fixations appropriées.

Étape 6 : Pose du plancher

Pour terminer, procédez à la pose du plancher à l’aide des fixations invisible.

solution weasyfix sur vis de fondation pour structure bois
Modules complémentaires

Options

Voir plus
Nos produits

Produits associés à cette solution

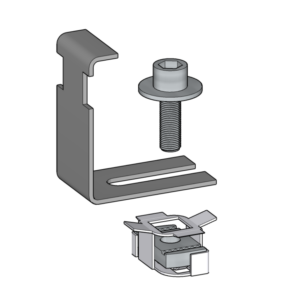

metal end 62

Ensemble permettant la fixation, en périphérie de terrasse, d’une lame de plancher en bois rainurée sur un profilé C.

twinboard

Pièce permettant l’aboutage de deux lame de plancher en bois rainurée.

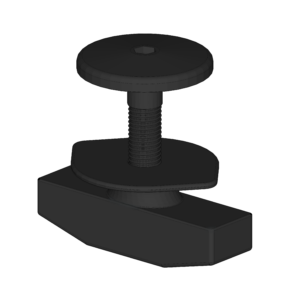

metal fix

Fixation invisible permettant la fixation d’une lame de plancher en bois rainurée sur un profilé C.

profilé c-62/3000 m.

Profilé C 62/3000 en acier traité Magnélis offrant une solution pour des structures métalliques

fix b 30

Boulon de fixation des Profilés C les uns sur les autres comprenant un écrou coulissant.

jonction c®

Pièce en acier galvanisé permettant d’abouter deux profilés C.

fix a 30

Boulon de fixation des Profilés C sur les connecteurs Wood Basic, Wood Basic 3D et sur les Jonctions.

wood basic-3d®

Connecteur réglable selon 3 axes : hauteur, horizontalité, et verticalité. Vis M16 Allen avec rondelles convexo-concave.

vis fs-750-f®

Vis de fondation standard pour sols terreux compactes. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1500-f®

Vis de fondation de longueur 1500mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

Vous avez un projet ? Obtenez un dimensionnement gratuit via notre formulaire en ligne.

Calculateur en ligne
