solution 10

Créez votre terrasse avec un double lambourdage 100% bois sur vis de fondation Weasyfix.  Profitez de la solidité et de la durabilité offertes par cette solution innovante.

Weasyfix propose une solution composée d’un double lambourdage en bois. Vous pouvez combiner des solives en Pin Cl.4 avec des lambourdes en bois exotique ou non. Les connecteurs Weasyfix  assurent une mise en place précise et solide, pour garantir un ouvrage de qualité.



  • Avantage 1 : Vous obtenez une mise à niveau et un placement précis grâce à un outillage et des connecteurs spécifiquement conçus pour ce type d’application.

  • Avantage 2 : L’investissement initial pour une structure en bois est plus réduit que pour une structure en acier galvanisé.

Tutoriels complets

Montage détaillé

Consultez ci-dessous le tutoriel qui détaille étape par étape le montage de cette solution :

Tutoriel complet

1/7

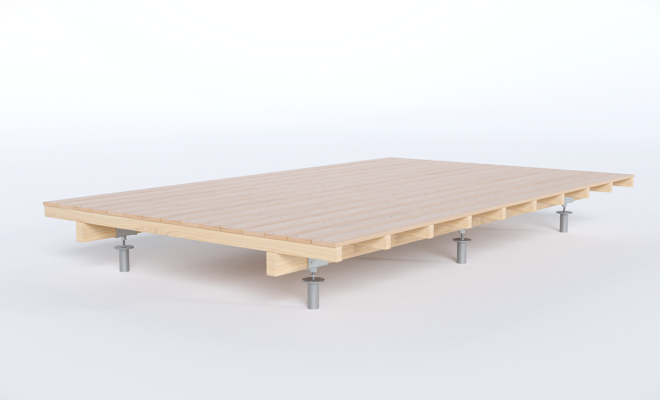

Plancher lames bois Structure 100% bois

Cette solution weasyfix se réalise en 6 étapes :

1. Réalisation des avant trous
2. Pose des vis de fondation
3. Pose des connecteurs
4. Pose de la structure inférieure
5. Pose de la structure supérieure
6. Pose de la structure supérieure

Étape 1 : Réalisation des avant trous

L'avant-trou est essentiel pour s'assurer que la vis pénètre bien dans le sol. De plus, la lubrification facilite le placement de la vis de fondation.

Étape 2 : Ancrage des vis de fondation

Les vis sont placées à l'aide de nos machines électroportatives. De plus, en combinant ces machines avec un laser émetteur-récepteur, le placement à niveau de toutes les vis se fait sans aucune opération particulière.

Étape 3 : Assemblage des connecteurs

De plus, les connecteurs affinent l'alignement précis et la mise à niveau.

Étape 4 : Pose de la structure inférieure

Ensuite, vous posez et vissez la structure en bois sur les connecteurs à l’aide de vis à bois.

Étape 5 : Pose de la structure supérieure

La structure supérieure en bois est croisée, fournissant ainsi la rigidité nécessaire à l'ouvrage. Vous pouvez la fixer latéralement avec des équerres L60/40.

Étape 6 : Pose de la structure supérieure

La dernière étape de cette solution consiste à poser le plancher à l’aide des vis à bois. En outre, les fondations, qui portent l’ensemble de la construction, doivent être dimensionnées en tenant compte des charges prévues par le DTU 51.4.

Solution 10 Weasyfix complète - Solution sur vis de fondation pour terrasse bois ou bois composite
solution weasyfix sur vis de fondation pour structure bois
Terrasse bois composite sur vis de fondation Weasyfix
Terrasse bois sur vis de fondation weasyfix
Solution complète pour terrasse bois sur vis de fondation
solution pour terrasse bois sur vis de fondation
Terrasse bois sur vis de fondation weasyfix - etape 6
Modules complémentaires

Options

Voir plus
Nos produits

Produits associés à cette solution

wood pro®

Connecteur en inox spécifique aux structures bois et composite réglable selon 3 axes : hauteur, horizontalité, et verticalité.

wood basic®

Connecteur de base, permettant 2 réglages en hauteur et en latéralité.

wood basic-3d®

Connecteur réglable selon 3 axes : hauteur, horizontalité, et verticalité. Vis M16 Allen avec rondelles convexo-concave.

vis fs 550-f®

Vis de fondation pour sol très durs et pierreux. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-750-f®

Vis de fondation standard pour sols terreux compactes. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1000-f®

Vis de fondation de longueur 1000mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1250-f®

Vis de fondation de longueur 1250mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1500-f®

Vis de fondation de longueur 1500mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1750-f®

Vis de fondation de longueur 1750mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1120-fl®

Vis de fondation pour sols sablonneux ou pour des sols à faible capacité portante. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-550 rock®

Vis de fondation pour sols rocheux extrêmement durs. Avec filet M16 au centre de la tête pour fixation des connecteurs.
