Structure bois avec entretoises
Dimensionner un projet
Home > Solutions > Terrasses > Lames bois & composite > Solution 10 – Terrasses – Lames bois & composite – Structure bois > Solution 10 – Option 11 – Terrasses – Lames bois & composite – Structure en entretoise

solution 10 - option 11

L’entretoise permet de réduire l’encombrement de la structure, ce qui la rend particulièrement adaptée lorsque la hauteur libre sous la terrasse est limitée.

Weasyfix propose une solution en structure entretoisée, conçue pour assurer rigidité et stabilité à l’ensemble de l’ouvrage.

Les connecteurs Weasyfix garantissent un assemblage précis et robuste, assurant une parfaite cohésion de la structure et un résultat durable.



  • Avantage 1 : Vous obtenez une mise à niveau et un placement précis grâce à un outillage et des connecteurs spécifiquement conçus pour ce type d’application.

  • Avantage 2 : L’investissement initial pour une structure en bois est plus réduit que pour une structure en acier galvanisé.

Tutoriels complets

Montage détaillé

Consultez ci-dessous le tutoriel qui détaille étape par étape le montage de cette solution :

Tutoriel complet





1/7
Plancher lames bois structure en entretoise

Cette solution weasyfix se réalise en 6 étapes :

1. Réalisation des avant trous
2. Pose des vis de fondation
3. Pose des connecteurs
4. Pose de la structure inférieure
5. Pose de la structure supérieure
6. Pose de la structure supérieure

Étape 1 : Réalisation des avant trous

L'avant-trou est essentiel pour s'assurer que la vis pénètre bien dans le sol. De plus, la lubrification facilite le placement de la vis de fondation.

Étape 2 : Ancrage des vis de fondation

Les vis sont placées à l'aide de nos machines électroportatives. De plus, en combinant ces machines avec un laser émetteur-récepteur, le placement à niveau de toutes les vis se fait sans aucune opération particulière.

Étape 3 : Assemblage des connecteurs

De plus, les connecteurs affinent l'alignement précis et la mise à niveau.

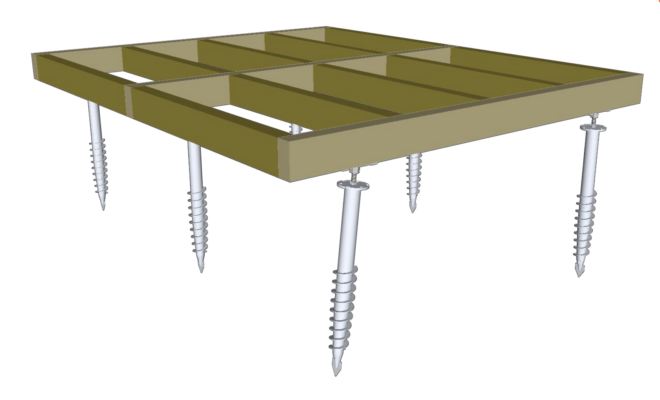

Étape 4 : Pose de la structure

Ensuite, vous posez et vissez la structure en bois sur les connecteurs à l’aide de vis à bois.

Étape 5 : Pose des entretoises

L'entretoise est une pièce insérée entre deux chevrons ou solives.

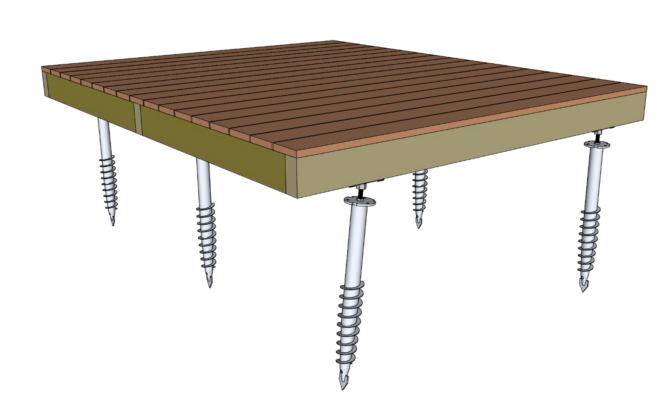

Étape 6 : Pose de la structure supérieure

La dernière étape de cette solution consiste à poser le plancher à l’aide des vis à bois. En outre, les fondations, qui portent l’ensemble de la construction, doivent être dimensionnées en tenant compte des charges prévues par le DTU 51.4.

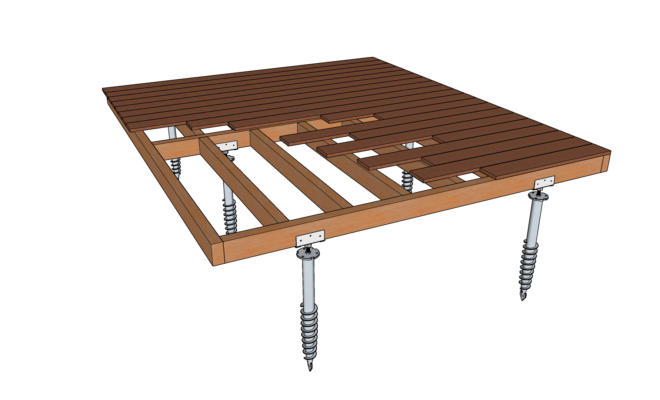

solution weasyfix sur vis de fondation pour structure bois
Terrasse bois composite sur vis de fondation Weasyfix
Terrasse bois sur vis de fondation weasyfix
Solution complète pour terrasse bois sur vis de fondation
Modules complémentaires

Options

Voir plus
Nos produits

Produits associés à cette solution

wood pro®

Connecteur en inox spécifique aux structures bois et composite réglable selon 3 axes : hauteur, horizontalité, et verticalité.

wood basic®

Connecteur de base, permettant 2 réglages en hauteur et en latéralité.

wood basic-3d®

Connecteur réglable selon 3 axes : hauteur, horizontalité, et verticalité. Vis M16 Allen avec rondelles convexo-concave.

vis fs 550-f®

Vis de fondation pour sol très durs et pierreux. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-750-f®

Vis de fondation standard pour sols terreux compactes. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1000-f®

Vis de fondation de longueur 1000mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1250-f®

Vis de fondation de longueur 1250mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1500-f®

Vis de fondation de longueur 1500mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1750-f®

Vis de fondation de longueur 1750mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1120-fl®

Vis de fondation pour sols sablonneux ou pour des sols à faible capacité portante. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-550 rock®

Vis de fondation pour sols rocheux extrêmement durs. Avec filet M16 au centre de la tête pour fixation des connecteurs.
