solution 12

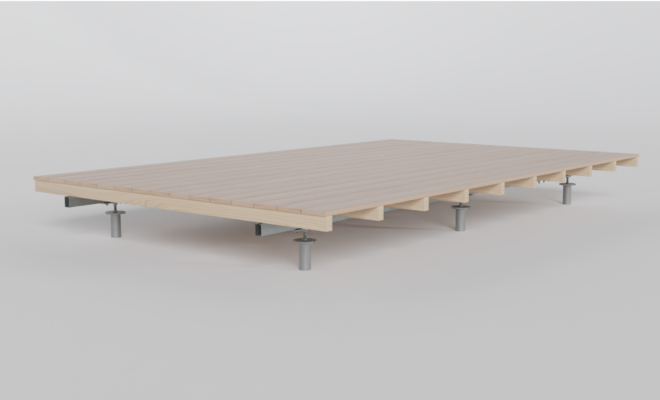

Cette solution constructive, faite de solives en acier galvanisé et de lambourdes en bois, allie longévité et flexibilité. Les solives en acier galvanisé garantissent la longévité de la couche la plus proche du sol et les lambourdes bois permettent de réaliser des formes découpées de manière libre  sans prendre de risque de détériorer le traitement anti-corrosion. Les lambourdes sont fixées aux solives grâce à des équerres L60/40 (adaptés aux profilés C62/3000 (E2) et C41/3000 (E1)).

  • Avantage 1 : Montage très rapide et longévité accrue de la structure.

  • Avantage 2 : Fixation des lambourdes latéralement à l’aide d’équerres adaptées.

Tutoriels complets

Montage détaillé

Retrouvez ci-dessous le tutoriel détaillant étape par étape le montage de cette solution :

Tutoriel complet

1/7
Plancher lames bois Structure bois & métal

Cette solution se réalise en 6 étapes :

1. Réalisation des avant trous
2. Pose des vis de fondation
3. Pose des connecteurs
4. Pose de la structure inférieure
5. Pose de la structure supérieure
6. Pose du plancher

Étape 1 : Réalisation des avant trous

L'avant trou est essentiel afin de s'assurer que la vis pénètre bien dans le sol. La lubrification a pour but de faciliter le placement de la vis de fondation.

Étape 2 : Pose des vis de fondation

Le placement des vis est fait à l'aide de nos machines électroportatives qui, en combinaison avec un laser émetteur-récepteur, permettront un placement à niveau de toutes les vis sans aucune opération particulière.

Étape 3 : Pose des connecteurs

L'alignement précis et la mise à niveau sont affinés à l'aide des connecteurs.

Étape 4 : Pose de la structure inférieure

La structure en acier galvanisé est posée et boulonnée sur les connecteurs à l’aide de fixations.

Étape 5 : Pose de la structure supérieure

La structure supérieure en bois est croisée de façon à fournir la rigidité nécessaire à l'ouvrage. Elle est fixée latéralement avec des équerres L60/40.

Étape 6 : Pose du plancher

La pose du plancher à l’aide des vis à bois constitue la dernière étape de cette solution. Les fondations portent l’ensemble de la construction et doivent donc être dimensionnées en tenant compte des charges prévues par le DTU 51.4

solution weasyfix sur vis de fondation pour structure bois
Terrasse bois composite sur vis de fondation Weasyfix
Modules complémentaires

Options

Voir plus
Nos produits

Produits associés à cette solution

equerre l60/40®

Équerre multifonction de 60/40/50/3mm en Magnélis pour la fixation des lambourdes bois sur les profilés en acier galvanisé ou pour la fixation d’éléments métalliques entre eux.

fix b 30

Boulon de fixation des Profilés C les uns sur les autres comprenant un écrou coulissant.

profilé c-62/3000 m.

Profilé C 62/3000 en acier traité magnélis servant de muraillères ou de structure inférieure dans les solutions Weasyfix métalliques.

jonction c®

Pièce en acier galvanisé permettant d’abouter deux profilés C.

fix a 30

Boulon de fixation des Profilés C sur les connecteurs Wood Basic, Wood Basic 3D et sur les Jonctions.

wood basic-3d®

Connecteur réglable selon 3 axes : hauteur, horizontalité, et verticalité. Vis M16 Allen avec rondelles convexo-concave.

wood basic®

Connecteur de base, permettant 2 réglages en hauteur et en latéralité.

vis fs-750-f®

Vis de fondation standard pour sols terreux compactes. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1000-f®

Vis de fondation de longueur 1000mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1250-f®

Vis de fondation de longueur 1250mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1500-f®

Vis de fondation de longueur 1500mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.

vis fs-1750-f®

Vis de fondation de longueur 1750mm. Avec filet M16 au centre de la tête pour fixation des connecteurs.
